Editor de Textos 2 - Imagens, Tabelas e Legendas

Aquecendo

Para realizar esta etapa, baixe o arquivo do Libreoffice Writer AQUI.

Utilize a busca do Google para encontrar pelo menos duas boas imagens relacionadas aos temas abaixo:

  • Processadores
  • Memórias RAM
  • Discos Rígidos
  • Computador ENIAC

Mova as imagens para a sua pasta pessoal na pasta Documentos do seu computador (caso não haja uma pasta, crie-a e coloque o seu nome).

Inserindo e Posicionando Imagens

1 - Para inserir imagens, você pode clicar no Menu Inserir, Figura, do Arquivo. Após isso, você deverá selecionar as imagens corretas para os tópicos abaixo:

1.1 - No documento do LibreOffice, encontre os textos abaixo e substitua pelas imagens que você baixou:

a) <<imagem processadores aqui>>  pelas imagens dos processadores;

b) <<imagem da memória aqui>> pelas imagens das memórias RAM;

c) <<imagem de discos rígidos aqui>> pelas imagens dos Discos Rígidos;

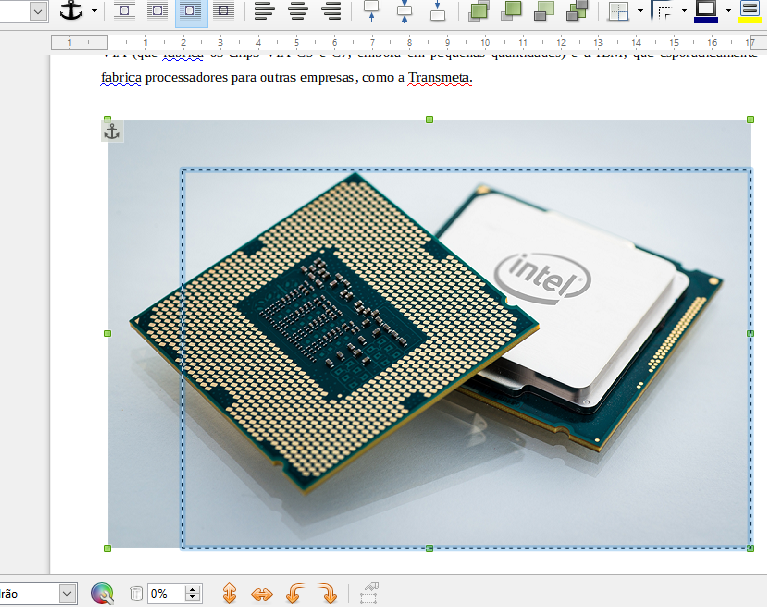

2 - Faça o redimensionamento das imagens para que elas não fiquem excessivamente grandes. Clique em um dos botões verdes nas bordas da imagem:

3 - Clique uma vez na imagem e modifique o posicionamento da imagem em relação ao texto com o recurso de Quebra Automática

a) Coloque as imagens dos Porcessadores com posicionamento "Nenhum" e observe o resultado . Veja os botões em Quebra Automática no painel de propriedades  no menu no exemplo abaixo:

b) Coloque as imagems das memórias com posicionamento "Depois" e observe o resultado.

4 - Modifique a transparência da imagem do ENIAC e coloque a Quebra Automática como "Através". A imagem deve ficar transparente de forma que o texto possa ser lido.

5 - Salve o arquivo e envie na questão 1.

Inserindo Tabelas

1 - Clique no Menu Tabela, Inserir Tabela.



2 - A tabela deverá ter 2 colunas e 4 linhas.

3 - Escolha uma formatação de sua preferência para a tabela com a opção de Autoformatar.

4 - Adicione o conteúdo, como na imagem abaixo:

5 - Adicione uma linha ao final com o produto Placa-Mãe e preço R$ 700,00:

6 - Adicione uma coluna contendo os nomes das lojas, como na imagem abaixo:

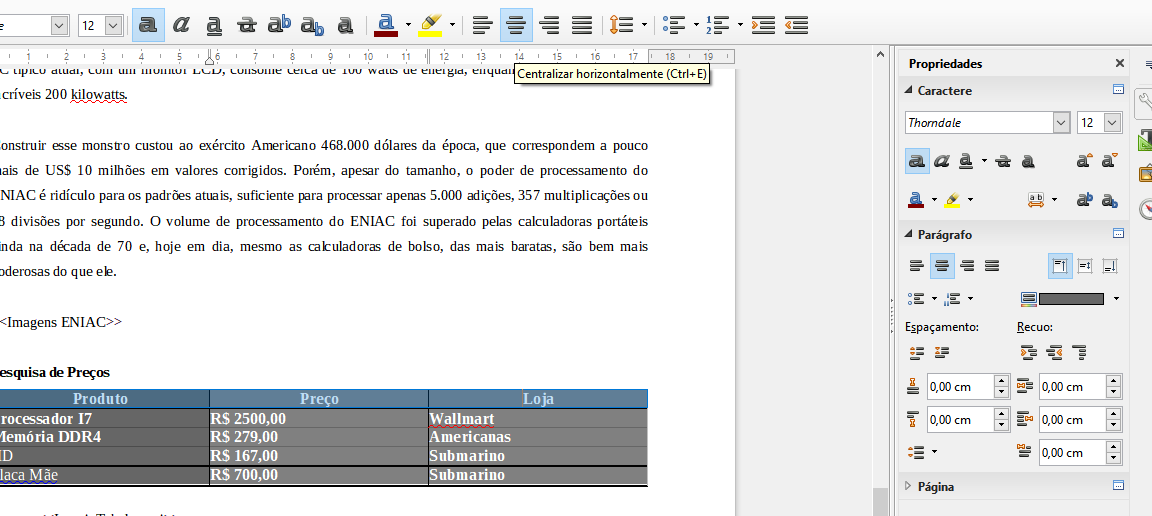

7 - Centralize os cabeçalhos da tabela:

8 - Salve o documento e envie na questão 2

Inserindo Legendas

Cada figura deve conter uma legenda, isto é, um texto indexado que explique a imagem. Por exemplo: Figura 1 - Processadores

1 - Selecione a primeira imagem da seção Processadores e clique no Menu Inserir, Legenda.

2 - No campo texto, adicione o texto chip processador. Modifique o separador da legenda para " - " e clique em OK

3 - Faça o mesmo para o restante das imagens colocando os textos mais apropriados. Repare que os índices são colocados automaticamente.

4 - Clique na tabela e Adicione uma legenda.

a) Coloque o texto: tabela contendo pesquisa de preços

b) A categoria deve ser Tabela

c) A posição deve ser Acima. A legenda deverá ser inserida acima da tabela:



5 - Salve o documento e envie na questão 3
