Avaliação 2 - Projeto de Vlans e Cabeamento Estruturado

Avaliação Prática – Redes de Computadores

Tema: VLANs, Trunk e Organização Física no Cisco Packet Tracer
Tempo Máximo: 1 hora

Cenário

Sua empresa precisa separar os departamentos em redes lógicas diferentes utilizando VLANs, garantindo que apenas dispositivos do mesmo departamento consigam se comunicar. Além disso, o setor de infraestrutura determinou que o cabeamento e a organização física das conexões devem seguir o padrão correto, utilizando patch panel e tomadas de telecomunicações.

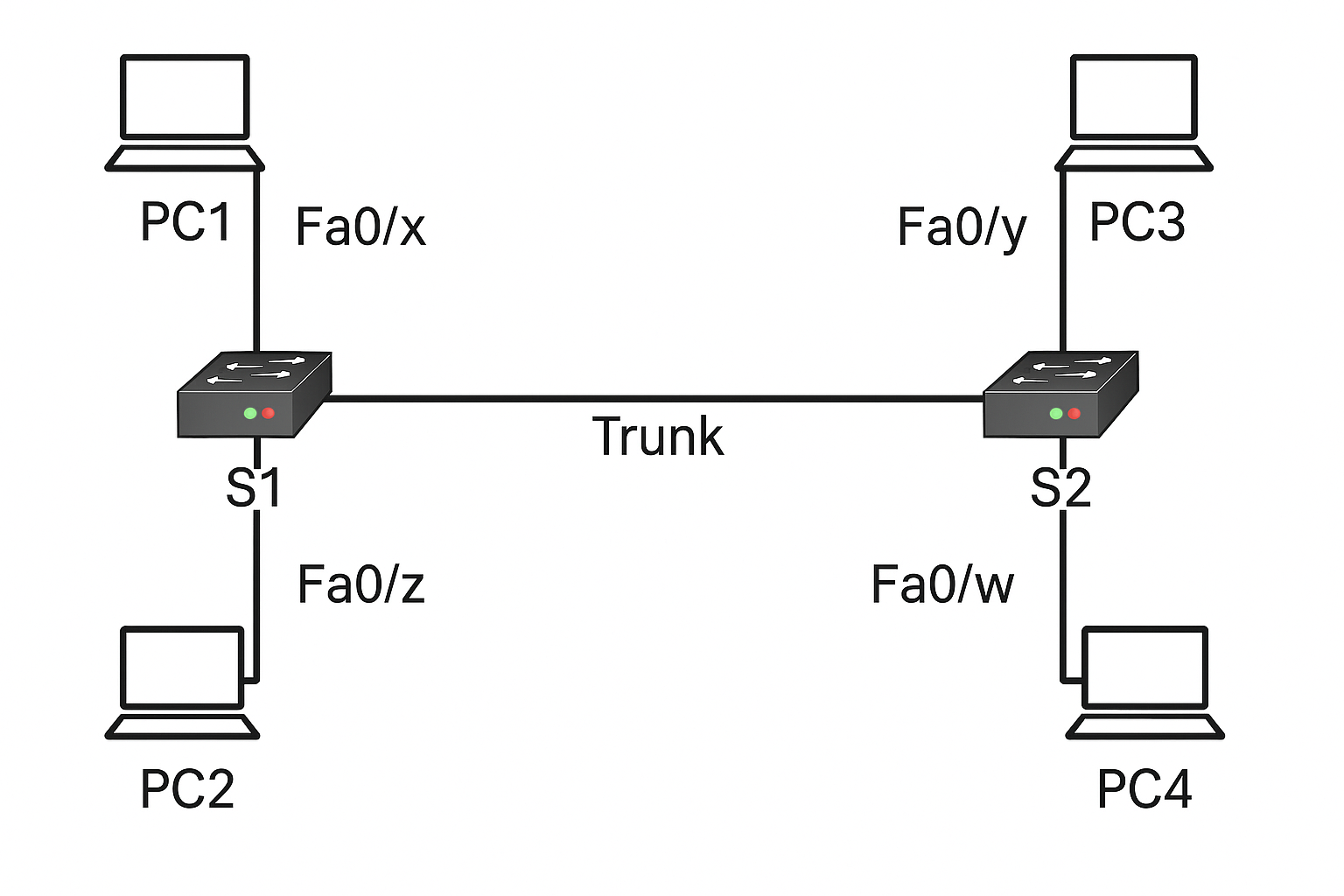

Você deve configurar dois switches Cisco interligados por um link trunk. Cada switch terá dois PCs conectados, e cada PC deve pertencer a uma VLAN específica. Após a configuração lógica, será necessário organizar o cabeamento na aba Physical do Packet Tracer.

Tarefas

Parte Lógica



  1. Criação de VLANs

    • Crie duas VLANs diferentes (IDs e nomes definidos na tabela da sua equipe ao final da avaliação).

  2. Configuração das portas de acesso

    • Configure as portas dos PCs como modo acesso e associe-as às VLANs criadas.

  3. Configuração do trunk

    • Configure a interface Fa0/24 de cada switch como trunk.

  4. Testes de conectividade

    • PCs da mesma VLAN devem conseguir se comunicar via ping.

    • PCs de VLANs diferentes não devem se comunicar.

  5. Verificação

    • Utilize show vlan brief e/ou show running-config para demonstrar a configuração.

Parte Física

  1. Organização de salas

    • Reorganize o projeto na aba Physical do Packet Tracer.

    • Coloque os PCs de cada VLAN em salas distintas (exemplo: Sala Financeiro e Sala Engenharia).

  2. Cabeamento estruturado

    • Utilize tomadas de telecomunicações para conectar os PCs às paredes.

    • Conecte as tomadas ao patch panel.

    • Do patch panel, leve o cabeamento até o switch correspondente.

  3. Documentação no projeto

    • Utilize o recurso Anotações do Packet Tracer para:

      • Identificar as salas.

      • Marcar os cabeamentos horizontais

      • Destacar o backbone

Entrega


Entregue sua avaliação da seguinte forma:

1 - Crie sua equipe usando o menu Equipes e selecionando sua dupla;
2 - Salvar e anexar sua simulação usando o botão "Escolher Arquivo" da Questão 1 ao final;
3 - Copie a saída do comando show vlan brief  e cole na caixa de resposta;
4 - Chame o professor para avaliar o layout físico


Critérios de Avaliação

  • (1,0) VLANs criadas corretamente.

  • (2,0) Portas de acesso configuradas e corretas.

  • (1,0) Trunk configurado corretamente.

  • (2,0) Organização física (salas, patch panel, tomadas de telecomunicações).

👉 Assim, cada equipe terá que configurar VLANs e trunk + organizar a parte física usando patch panel, tomadas e anotações. Isso garante avaliação completa em lógica e física, além de tornar os trabalhos únicos.



Tabela de Configurações por Equipe



Equipe VLAN A (ID/Nome) VLAN B (ID/Nome) Switch1 Portas Switch2 Portas Faixa de IP (4 endereços)
1 10 – Financeiro 20 – Engenharia Fa0/1, Fa0/2 Fa0/3, Fa0/4 10.0.1.1 – 10.0.1.4
2 30 – RH 40 – Marketing Fa0/5, Fa0/6 Fa0/7, Fa0/8 10.0.2.1 – 10.0.2.4
3 50 – TI 60 – Vendas Fa0/9, Fa0/10 Fa0/11, Fa0/12 10.0.3.1 – 10.0.3.4
4 70 – Suporte 80 – Compras Fa0/13, Fa0/14 Fa0/15, Fa0/16 10.0.4.1 – 10.0.4.4
5 90 – Diretoria 100 – Logística Fa0/17, Fa0/18 Fa0/19, Fa0/20 10.0.5.1 – 10.0.5.4
6 110 – Projetos 120 – Pesquisa Fa0/1, Fa0/3 Fa0/5, Fa0/7 10.0.6.1 – 10.0.6.4
7 130 – Jurídico 140 – Contabilidade Fa0/2, Fa0/4 Fa0/6, Fa0/8 10.0.7.1 – 10.0.7.4
8 150 – Qualidade 160 – Produção Fa0/9, Fa0/11 Fa0/13, Fa0/15 10.0.8.1 – 10.0.8.4
9 170 – Segurança 180 – Almoxarifado Fa0/10, Fa0/12 Fa0/14, Fa0/16 10.0.9.1 – 10.0.9.4
10 190 – Comercial 200 – Expedição Fa0/17, Fa0/19 Fa0/21, Fa0/23 10.0.10.1 – 10.0.10.4
11 210 – Planejamento 220 – Sustentabilidade Fa0/2, Fa0/6 Fa0/10, Fa0/14 10.0.11.1 – 10.0.11.4
12 230 – TI-Suporte 240 – Inovação Fa0/3, Fa0/7 Fa0/11, Fa0/15 10.0.12.1 – 10.0.12.4
13 250 – Recursos Humanos 260 – Treinamento Fa0/4, Fa0/8 Fa0/12, Fa0/16 10.0.13.1 – 10.0.13.4
14 270 – Auditoria 280 – Desenvolvimento Fa0/5, Fa0/9 Fa0/13, Fa0/17 10.0.14.1 – 10.0.14.4
15 290 – Saúde 300 – Educação Fa0/6, Fa0/10 Fa0/14, Fa0/18 10.0.15.1 – 10.0.15.4

Questões

Questão 1
